MCCB와 퓨즈 — 제어반 입구의 두 보호장치
여기서부터 주회로 부품 단계입니다. 전기가 제어반으로 들어와 모터까지 흘러가는 길을 위에서 아래로 따라가 보죠. 그 시작은 패널 입구를 지키는 두 보호장치 — MCCB(배선용 차단기) 와 퓨즈입니다. 시퀀스 제어 기초에서 본 L1 갈색·L2 흑색·L3 회색과 PE 보호도체를 구별하세요. 세 상은 MCCB를 지나지만 PE는 차단기 접점을 거치지 않습니다.
MCCB — 패널 전체를 지키는 메인 차단기
- 트립 여부와 시간은 전류 크기·지속 시간 및 해당 차단기의 동작 특성에 따라 달라집니다. 정격 전류를 넘자마자 항상 즉시 끊어지는 것은 아닙니다.
- 핵심 장점은 재사용 — 원인을 제거하고 해당 기구의 리셋 절차에 따라 복귀합니다. 이 예시에서는 패널 입력에 배치됩니다.
- 위 3단자(1·2·3) = 입력(L1·L2·L3), 아래 3단자(4·5·6) = 출력. 같은 열끼리(1-4 · 2-5 · 3-6) 통전합니다.

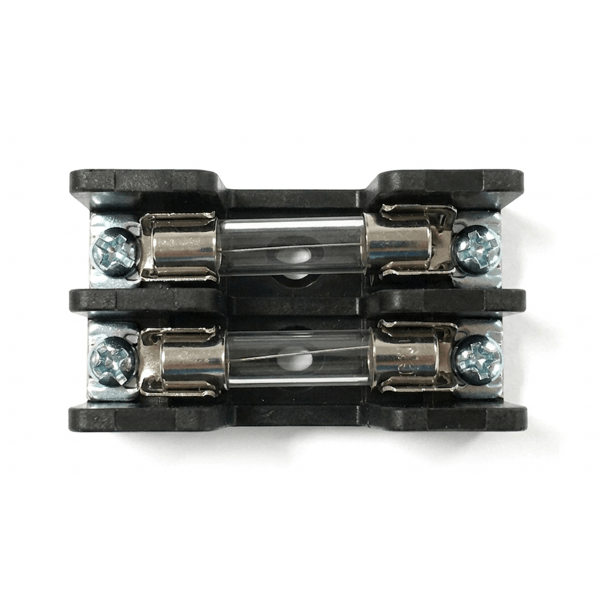

퓨즈 — 한 번 끊어지면 갈아 끼우는 일회용 보호자
퓨즈는 MCCB와 같은 일을 하지만 방식이 다릅니다. 전류와 지속 시간이 해당 퓨즈의 동작 특성을 만족하면 내부 금속선이 스스로 녹아 끊어지고, 한 번 끊어지면 새 카트리지로 교체해야 합니다.
차단기가 있는데 왜 퓨즈도 달까요? 지키는 영역이 다르기 때문입니다.
- MCCB → 주회로(큰 전기) — 모터 쪽 대형 사고를 차단.
- 퓨즈 → 제어회로(작은 전기) — 릴레이 코일·버튼·램프 같은 신호선 부품을 따로 보호.
게다가 끊어진 퓨즈는 "여기 문제가 있었다"는 흔적을 남겨, 작업자가 원인을 점검하게 만듭니다.
주회로와 제어회로 — 퓨즈를 경계로 색이 바뀐다
퓨즈로 들어가는 선은 갈색(L1)·회색(L3)인데, 나오는 선은 노란색입니다. 이 예시의 황색 선은 보호된 제어 분기입니다. 퓨즈 자체가 선의 용도나 색을 정하는 것은 아니므로 회로와 해당 과제의 지시를 함께 읽으세요.
자세한 색·단자 규칙은 전선 색·단자 결선 규칙을 참고하세요.
다음 단계
차단기 아래에서 모터를 직접 켜고 끄는 대형 스위치가 다음 주제입니다 — MC 전자접촉기. 8핀 릴레이의 "코일이 접점을 움직인다"는 원리가 몸집만 커진 부품이죠.
직접 해보기
확인 문제와 해설
질문: MC 코일이 떨어져 모터가 멈추면 퓨즈 입력도 무전압일까요?
해설: 그렇지 않습니다. 퓨즈 공급은 MC 주접점 이전에서 분기될 수 있습니다. 모터 정지와 전원 격리는 다릅니다.
연습 경로·참고
실기 프로젝트 목록은 로그인이 필요할 수 있습니다. 새 프로젝트에서 과제를 고르고 해당 부품을 배치한 뒤, 이 페이지의 접점·배선 경로를 비교하세요. 링크는 특정 완성 회로를 자동으로 불러오지 않습니다.
Q-Net 공개문제 게시물의 2025-08-04 판본, 14번 11-1~4쪽(작업·배선 유의사항), 11-9쪽(부품 구성도)을 확인했습니다. 과제별 회로와 최신 지시는 원문을 우선하세요. 사이트 예시와 일반 설비의 설계 기준은 구분합니다.
고장 경로를 추측하지 않고 따라가기
주전원 경로가 있는데 릴레이와 램프가 모두 반응하지 않으면 모터보다 제어 분기를 먼저 살펴보세요. 도면에서 L1 → 퓨즈 → 제어 접점 → 코일 → 퓨즈가 있는 귀로 → L3를 순서대로 짚습니다. 이 중 한 구간만 열려도 완전한 경로가 사라집니다. 모터가 멈춰도 이 분기의 일부에는 전원이 남을 수 있으며, 시뮬레이션의 OFF 표시는 실제 설비의 무전압 확인이 아닙니다.
제조사 설명: Schneider Electric의 열동·전자식 트립 원리. 전류에 따라 동작 시간이 달라지는 이유를 확인할 수 있습니다. 실제 보호장치 선정은 제품 자료와 설비 설계를 따릅니다.
